TUB01_产品说明书

1. 产品信息

1.1 产品概述

超声波液位计是一款外贴式的液位测量传感器，用于测量油箱、罐体、容器里面的液位高度。

传感器利用超声波探测原理来检测油箱油位高度，再通过智能处理将油位高度值转化为油量值，通过GPS发送到系统平台，将油量数据传入后台监管系统，达到实时监控车辆油耗目的。

目前产品主要运用于车联网领域，用来实时监控油箱油量液位的变化来实现油量的检测，可用于防范偷油、优化运营成本、优化司机驾驶行为、辅助统计决策等。

同时此产品也可运用于化工、水利、储罐等有液位检测需求的领域。

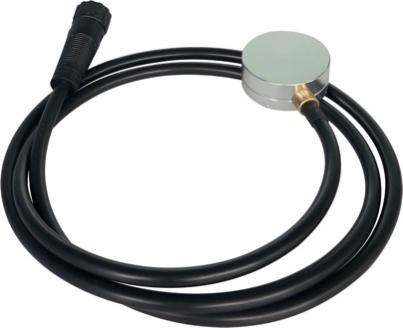

产品图片

1.2 工作原理

超声波液位计是利用超声波的回波测距原理，传感器安装在油箱底部的外面，从底部发出超声波信号, 遇到油面反射回来, 再根据时间与速度算出液位高度。

同时结合数字信号处理技术，克服了容器壁的影响，实现高精度的非接触测量容器内液位，在应用方面能达到工业应用要求。

1.3 主要性能

高量程:

高精度:

安装简单:

接口丰富:

稳定性好:

专业认证:

默认1m

测量分辨率 0.1mm, 测量精度 ±0.5%FS

油箱无需打孔, 不破坏油箱结构

支持RS232

工作温度范围 -30℃~+80℃

CE / RoHS / CNEX防爆认证 / IP67防护认证

1.4 技术参数

序号	项目	说明
1	工作电压	9~36VDC
2	工作功耗	0.36W/12VDC
3	工作温度	-30℃~+80℃
4	存储温度	-40℃~+85℃
5	测量范围	3~100cm 1
6	测量精度	±0.5% FS
7	测量分辨率	0.1mm
8	防护等级	IP67
9	通讯接口	RS232
10	通讯口参数	波特率默认为9600（波特率可以进行配置）无校验位，8位数据位，1位停止位，无流控。
11	适用油箱材质	铝合金/铁/塑料等常规油箱均可适用

① 关于测量范围说明:

• 针对5mm厚的Q235型号钢板，在0号柴油下，测量范围为3~100cm

• 其余根据实际情况测到的高度为准, 视容器的材质和厚度而定.

2. 产品应用

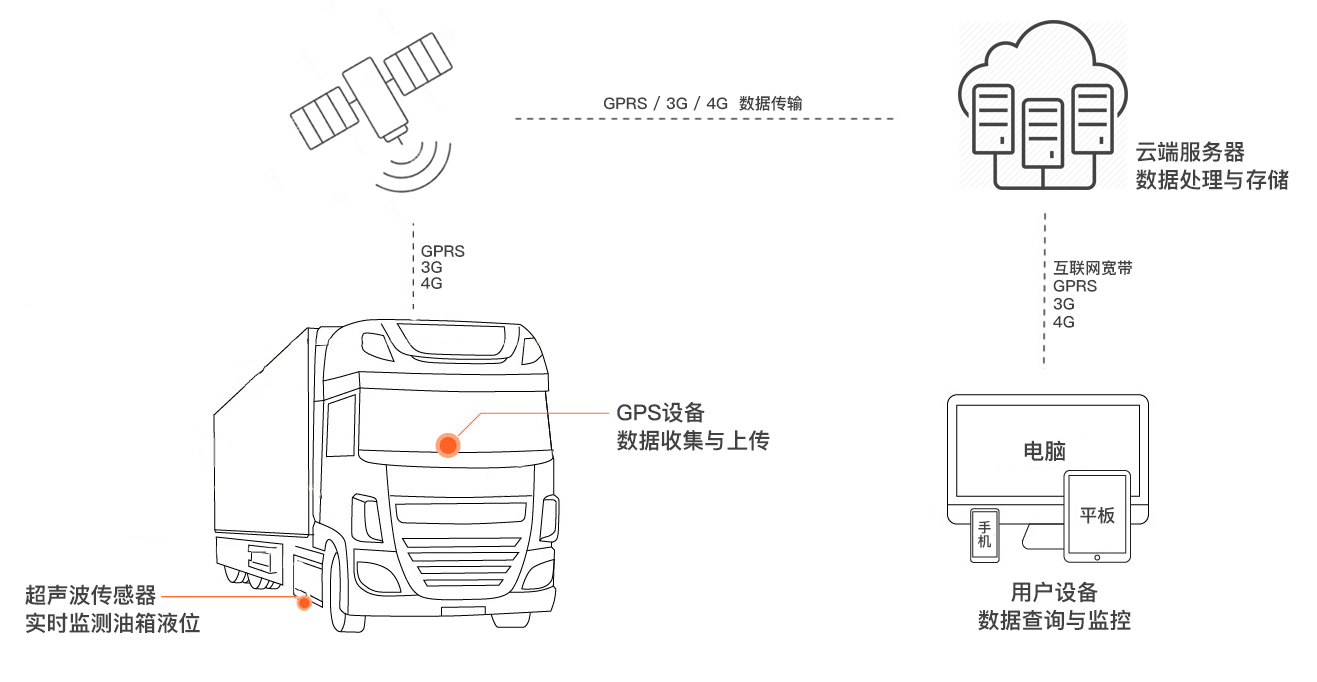

2.1 车联网监测拓朴图

常规的车联网解决方案如下图所示:

超声波液位计已广泛应用于物流车队, 客车, 油罐车, 消防车, 各类环卫车及不同商用车型的实时油量监测。

2.2 其它应用场景

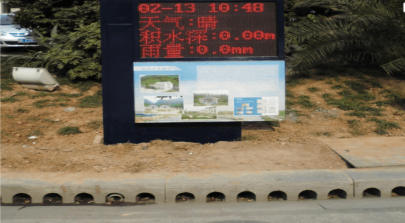

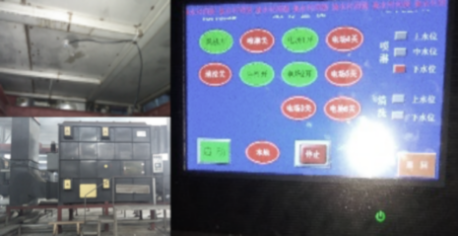

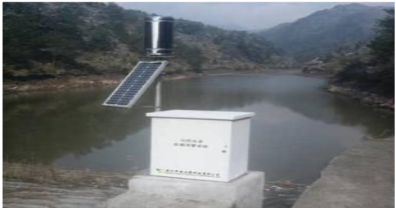

工业控制-纺织厂	雨水监测	道路积水监测
通过超声波液位计与PLC连接, 测量并输出不同水位段给PLC, 对设备运行中, 清洗, 暂停等进行控制, 实现自动化操作.	测量雨量器内储水区的液位, 得出时间内降雨量, 并根据液位情况, 自动排水.	通过监测道路积水水位高度, 在LED看板上实时显示积水情况, 并引导车辆通行.

3. 安装说明

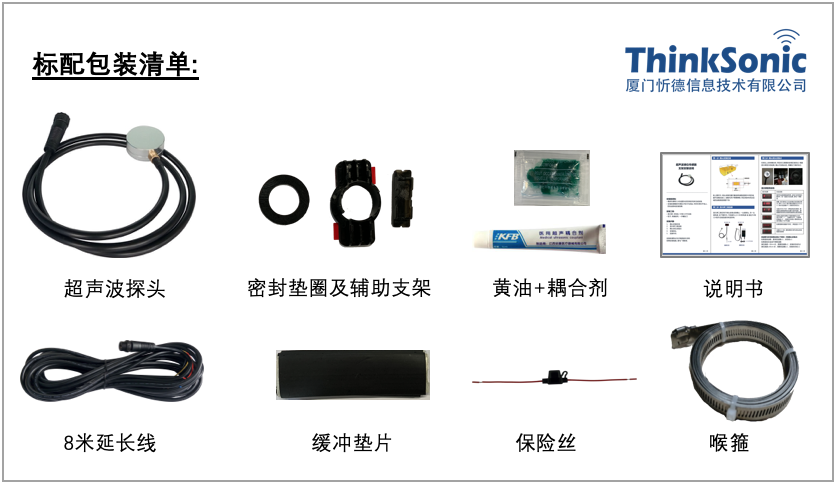

3.1 产品清单

选配安装调试工具

产品开箱时, 请按以上标配清单图示核对是否包装齐全;

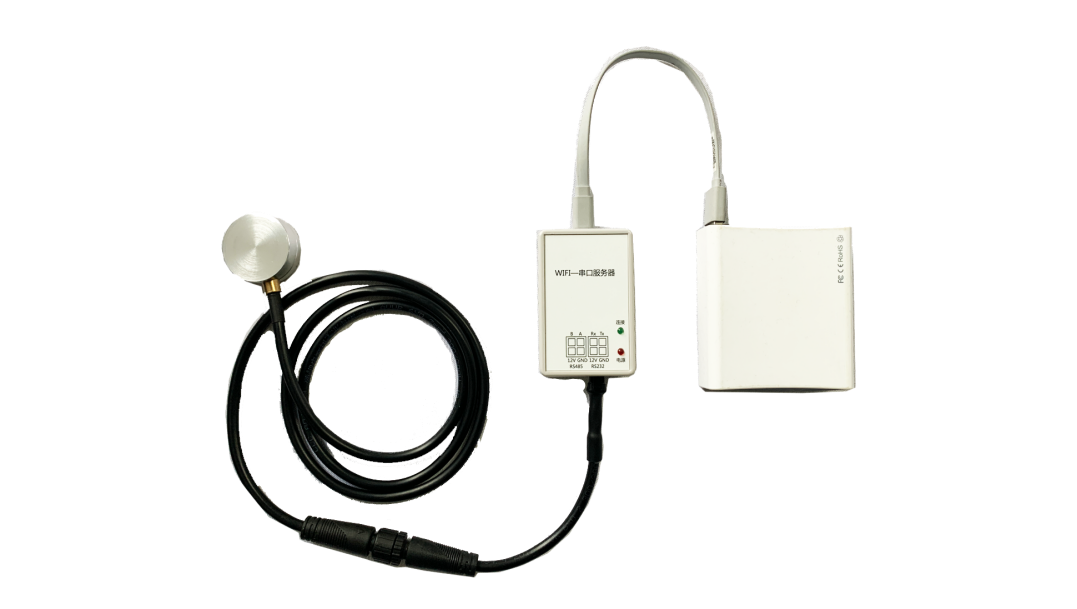

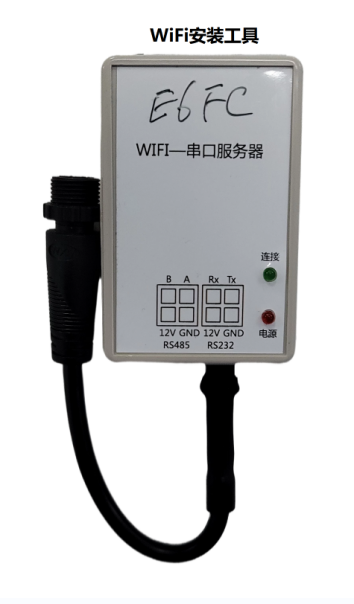

选配安装工具-WiFi串口服务器, 使用更加方便; 安装前请扫描安装说明书上的二维码下载相应APP。

3.2 安装前注意事项

确保车辆有2小时或更长的空闲时间来完成安装;

安装工具准备: 钳子, 绝缘胶布, 一字螺丝刀, 扎带, 充电宝;

安装前请确保车辆至少有30%的油, 并把车停在平地上, 否则会影响安装效果;

安装前请务必先仔细了解安装说明书或安装视频, 若有疑问, 请与我司技术支持联系。

3.3 安装步骤

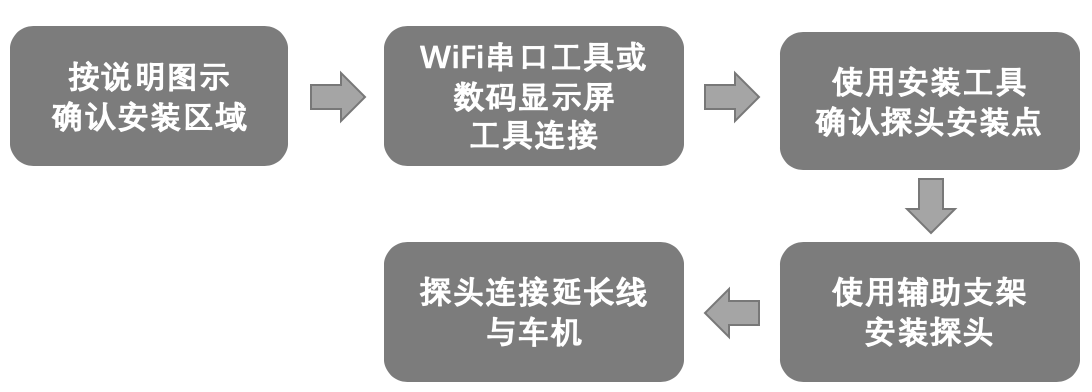

需如下图所示, 超声波液位计是通过以下五个步骤, 来安装与固定在油箱或者容器底部区域, 并与车机相连来实现车辆的油量液位的实时监测;

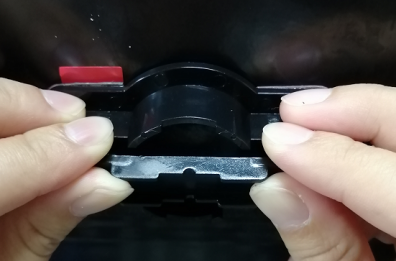

辅助支架安装效果图:

详细的安装操作, 请查阅产品包装中的《TUB辅助支架安装说明书》.

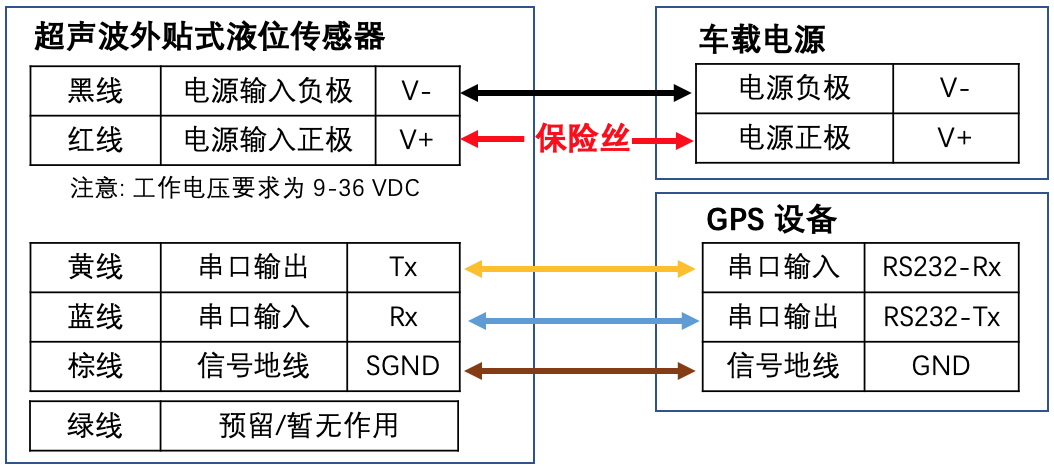

3.4 接线定义

RS232接口:

4. 常见问题

Q1: 产品是否需要标定?

答：产品输出的是油位高度，所以要标定的。

若是规则油箱（长方体或者近似长方体），装好设备后加满油，确保设备正常使用。根据公式（体积=长*宽*高）算出当前油箱油量；也可以通过算换百分比来做标定。

若是不规则油箱，装好设备后，尽量把油箱里面的油耗到最少量（也可在加油站抽干油箱里面的油）。利用加油站的自动加油机进行标定，标定前记下当前的液位初始值(AD模拟口或者串口可以取得液位数据），每5-10L加一次油，等待10s，记下当前的液位值，一直到跳枪为止。根据标定的数据和超声波设备测到的液位值就可以实时的得到油箱油量体积；

Q2: 产品要怎么接入？有没有协议？

答：根据GPS串口选择使用RS232或RS485串口接油感设备；根据GPS的串口通讯协议，需对油感的数据做解析，不同的GPS有专用通讯协议。
