车载终端设备
产品名称：车载定位终端
第一章 产品组成及接口定义
一、产品概况
产品名称：车载定位终端
产品规格：L83mm*W23mm*H12.5mm

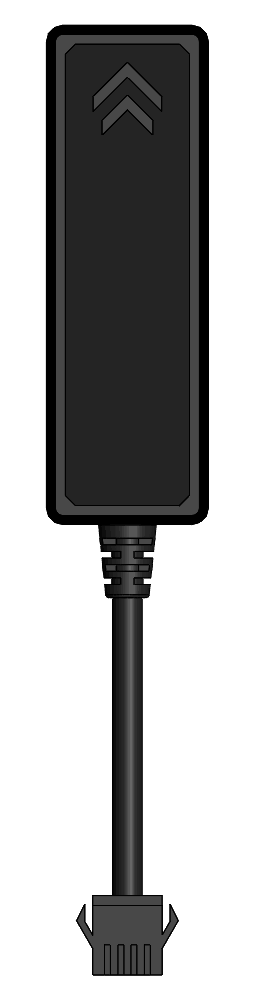

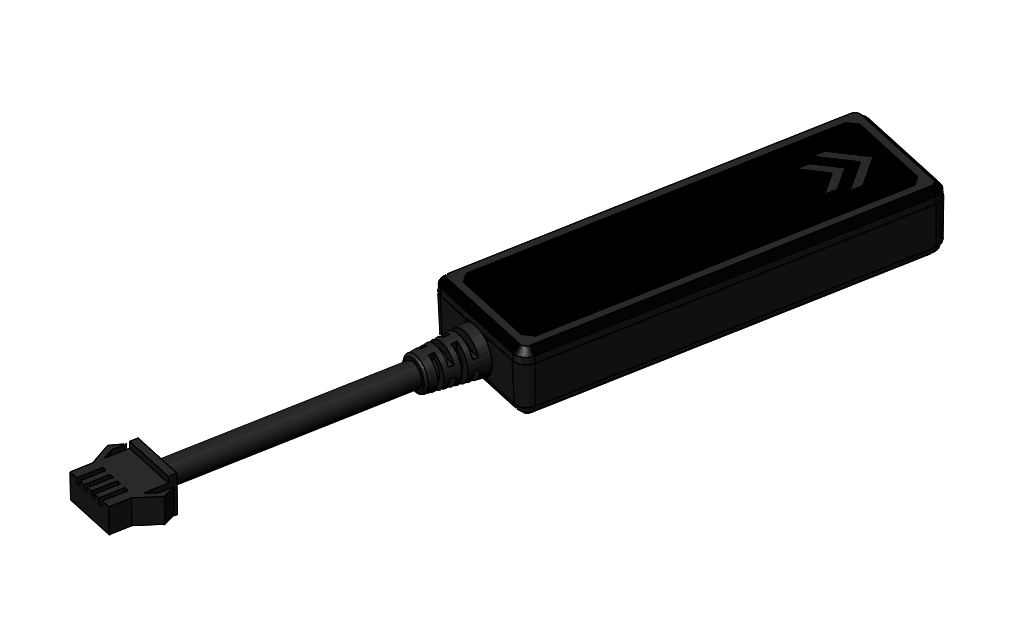

二、产品实物示意图
三、产品配置清单
产品标配清单
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
主机 |
1 |
台 |
|
|
2 |
说明书、保修卡、合格证 |
1 |
本 |
各1本 |
|
3 |
电源线 |
1 |
条 |

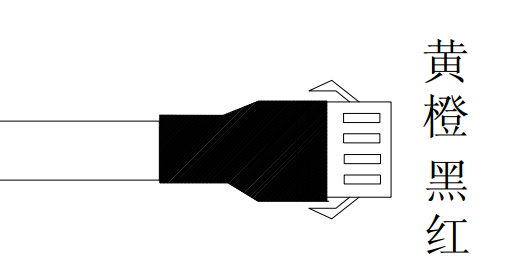

四、产品接口定义
|
序号 |
颜色 |
接口定义 |
序号 |
颜色 |
接口定义 |
|
1 |
黄 |
油路负 |
3 |
黑 |
电源地 |
|
2 |
橙 |
ACC |
4 |
红 |
电源正 |
五、产品指示灯定义
|
指示灯定义 |
GSM （红） |
快闪：GSM初始化中 慢闪：GSM接收信号正常 长亮：GPRS上线 不亮：未收到GSM信号/未插SIM卡 |
|
GPS （黄） |
快闪：GPS信号搜索中 长亮：GPS已定位 不亮：GPS休眠/未工作 |
第二章整机参数及功能操作说明
一、产品整机参数表
|
序号 |
项目 |
规格参数 |
备注 |
|
1 |
工作电压 |
DC9V-90V |
|
|
2 |
工作电流 |
25mA@12V（静止电流5mA） |
未充电时 |
|
3 |
规格尺寸 |
L83mm*W23mm*H12.5mm |
|
|
4 |
定位方式 |
GPS |
|
|
5 |
定位误差 |
<10m（此数据供参考，定位误差与车辆所在区域地形及时间等因素有关联） |
此数据为公司实验室实测 |
|
6 |
通信网络 |
GPRS |
|
|
7 |
通讯方式 |
TCP |
|
|
8 |
工作温度范围 |
-25℃~ +75℃ |
|
|
9 |
贮存温度范围 |
-40℃ ~ +85℃ |
|
|
10 |
后备电池工作时间 |
0.5小时 |
55mA/h |
二、产品整机功能表
|
功能块 |
功能明细 |
功能说明 |
|
定时跟踪 |
按照设置的间隔时间，且与上一条定位信息包相比移动距离大于50米的情况下回传经纬度等定位信息。 |
|
|
车辆状态检测 |
点火/熄火状态 |
每次上传的数据包中均包含有ACC ON/OFF状态。 |
|
车辆掉电提醒 |
当主机检测到车辆电压低到一定值后（小于5V），会上报掉电提醒。 |
|
|
超速报警 |
平台设置最大限速值，当GPS速度大于设定的值，则上报超速报警提醒。 |
|
|
油路检测 |
支持平台和短信断油电、通油电功能。 |
|
|
其他功能 |
盲区补传功能 |
终端定位且不在线，储存数据，最多600条。有信号正常上线时上传。 |
|
EPO辅助定位功能 |
终端支持EPO辅助定位功能，增强定位效果。 |
|
|
拐点补传 |
当设备方向角改变大于一定的角度时，立即上传一条位置数据，优化轨迹。 |
|
|
远程升级 |
升级管家远程升级。 |
|
|
低功耗 |
静止模式 |
3D三轴加速度传感器实时感知车辆震动状态，上电为运动模式，当主机静止5分钟后为静止模式，关闭GPS模块，有震动即进入运动模式。 |
三、产品安装操作流程
1、设备安装
（1）检查设备
查看设备外观是否良好，相关配件是否齐全。
（2）安装SIM卡
打开设备将SIM卡放入卡座。请避免用力过度损坏卡座，且不要在设备通电的状态进行插拔SIM卡的操作，请确保SIM卡具备上网功能。
（3）选择终端安装位置要求
A．防水：应选择不易进水的位置确保终端的干燥，要注意远离空调出风口以防在温差变化时，有冷凝水积聚在终端内部严重影响产品的使用寿命。
B．防震：终端不能悬空安装在长期振动较大位置。
C．防干扰：终端应远离车内影音和对讲等电子设备，防止传导干扰和辐射干扰。
2、短信远程上线设置
具体短信设置上线格式如下：
编辑短信内容：
<SPBSJ*P:BSJGPS*T:120.025.232.237,7788*A:CMNET*N:13288888888*C:0030>
SPBSJ 短信头
*P:BSJGPS 密码
*T: 120.024.176.195,6695 TCPIP/端口
*A:CMNET APN（最大25位）
*N:13288888888 本机号(最大15位)
*C:0030 回传时间间隔，单位秒
第三章常见问题分析与售后服务
一、常见问题分析
1.常见问题分析与排除
|
故障现象 |
原因分析 |
处理方法 |
|
中心无法监控 |
SIM卡欠费停机 |
联系网络运营商缴费 |
|
SIM卡接触是否良好 |
重新安装SIM卡 |
|
|
上线参数设置错误 |
参照说明书重新设置参数 |
|
|
车辆处于地下停车场、隧道信号弱 |
离开信号差的区域 |
|
|
无法定位 |
车辆处于地下停车场、隧道 |
开出以上区域 |
|
终端天线面没有朝上 |
重新调整终端摆放位置 |
二、注意事项
1．电子类产品请注意防水。
2．请保持汽车电瓶电量充足。
3．设备的供电为直流9V～90V之间。安装时应先确定用户的电源系统是否在此范围内，超过终端最大电压会使终端损坏。
4．当环境温度超过终端正常工作温度范围时，建议断电。
5．当车辆处于地下停车场、隧道或车库时，将会影响定位信号。并可能出现通讯网络信号盲区导致设备无法监控；当车辆驶出以上区域后，设备将自动恢复正常工作。
6．遇到异常情况，请不要自行修理。因连接非原装附件或拔掉各部件之间的连接造成的损坏，厂商不承担责任。
三、售后服务
1．本产品自安装之日起，享受一年保修服务。保修期内属非人为因素或产品质量造成的设备损坏，请及时与代理商联系售后服务部门联系处理。
2．对客户私自拆动或不可抗力（如洪水，车辆事故）造成的损坏不予维修。
3．保修期满后，由于使用造成的产品损坏、故障，需要收取维修材料成本费。
4．免费为客户提供产品的购买、使用、安装等咨询及技术服务。
